Sơ đồ hệ thống điện xe nâng TCM

Với những ưu điểm nổi trội không chỉ về độ bền động cơ, mà còn về kiểu dáng, kết cấu, xe nâng điện TCM đang ngày càng được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống và sản xuất. Tuy nhiên, để đảm bảo quá trình sử dụng xe nâng điện đạt được hiệu quả tốt nhất, quý khách hàng cũng nên hiểu rõ về sơ đồ hệ thống điện xe nâng TCM, cũng như những phương pháp kiểm tra hệ thống dây điện của xe nâng TCM. Hãy cùng tham khảo những thông tin sau đây của Duy Phát để hiểu rõ hơn về sơ đồ hệ thống điện xe nâng TCM nhé!

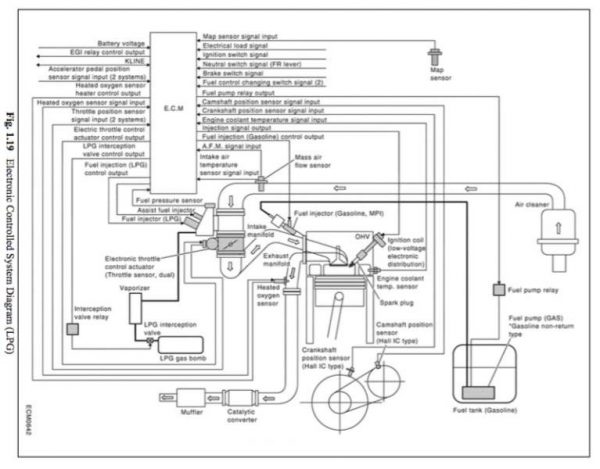

Sơ đồ hệ thống điện xe nâng TCM

Sơ đồ hệ thống điện xe nâng TCM
Sơ đồ hệ thống điện xe nâng TCM

Sơ đồ hệ thống điều khiển của xe nâng TCM

Những động cơ xăng, gas được điều khiển bằng hệ thống điện tử, sơ đồ hệ thống điều khiển của xe nâng điện TCM được thể hiện thông qua những hình ảnh sau đây.

Nhiên liệu vận hành, tỷ lệ pha trộn, cùng thời điểm đánh lửa sẽ được điều khiển bằng ECM, căn cứ vào những thông tin về thông số điều khiển truyền về từ chân ga, lượng không khí bị hút, cũng như góc quay của trục khuỷu và trục cam.

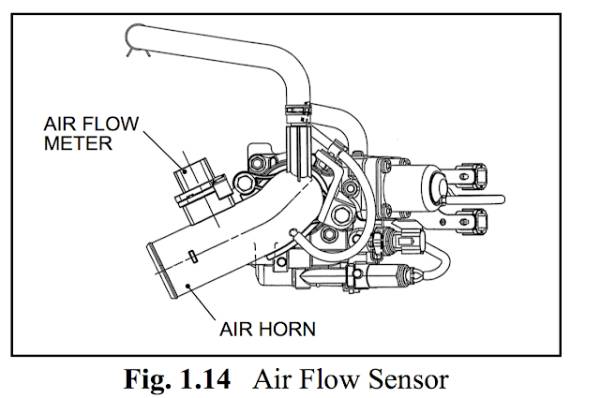

Sơ đồ hệ thống điều khiển của xe nâng TCM
Sơ đồ hệ thống điều khiển của xe nâng TCM

Lực đẩy của chân ga được phát hiện bởi cảm biển gia tốc, lượng không khí được hút thì phát hiện bởi những cảm biến lưu lượng không khí.

Góc quay của trục khuỷu được phát hiện ra bởi những cảm biến vị trí (POS). Góc quay của trục cam thì được phát hiện bởi cảm biến vị trí được cài ở bên trong chuỗi động cơ.

Béc phun

Các kim phun sẽ thực hiện điều khiển lượng nhiên liệu phun. Các kim phum được cài trên ống nạp, và được kiểm soát độc lập.

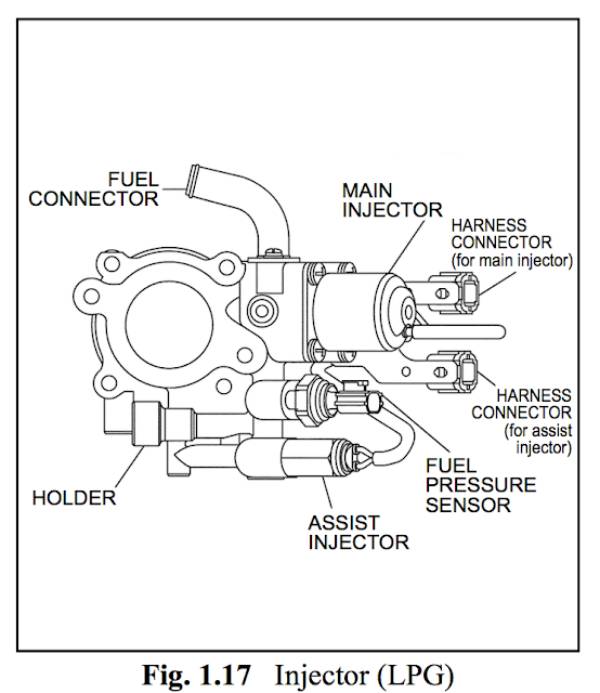

Sơ đồ béc phun
Sơ đồ béc phun

Bướm ga

Các bướm ga sẽ kiểm soát số lượng không khí được hút. Van tiết lưu được thúc đẩy bởi các động cơ điều khiển từ ECM.

Sơ đồ bướm ga
Sơ đồ bướm ga

Cuộn dây đánh lửa

Dây đánh lửa được dùng cho các phích cắm đánh lửa, gắn trực tiếp với bộ phận này. Trong các cuộn dây đảnh lửa đều được trang bị bộ đánh lửa sử dụng transistor.

Phương pháp kiểm tra hệ thống dây điện của xe nâng TCM

Bạn có thể tự kiểm tra hệ thống dây điện của xe nâng TCM thông qua những phương pháp sau đây:

  • Khi nạp bình, không đậy nắp của các hộc bình
  • Trước và sau khi nạp bình, nếu mức dung dịch giảm cần phải bổ sung thêm nước cất, đảm bảo lượng nước cất đồng đều ở các hộc bình
  • Kiểm tra thường xuyên tỉ trọng của dung dịch điện phân, tỉ trọng chuẩn của dung dịch là 1.28 gam. Không nên sử dụng dung dịch điện phân có mức tỉ trọng quá cao hoặc quá thấp, sẽ làm ảnh hưởng xấu đến tuổi thọ bình điện
  • Đảm bảo nhiệt độ của bình ắc quy trong quá trình nạp không vượt quá 500 độ C
  • Không nên nạp bình ắc quy ở gần các nguồn nhiệt để hạn chế tình trạng cháy nổ
  • Sau quá trình nạp, cần đậy nắp của các hộp bình, và vệ sinh sạch sẽ bằng khăn khô hoặc ướt
  • Nên tiến hành thay đổi bộ lọc dầu, thay đổi bộ lọc thủy lực, bộ lọc nhiên liệu, bộ lọc không khí nếu xe nâng đang trong tình trạng tiêu hao lượng dầu quá mức cho phép. Nên kiểm tra các cấp độ của chất lỏng, và kiếm tra quá trình chống đông của hệ thống làm mát.
  • Kiểm tra động cơ thủy lực và hệ thống dẫn động di chuyển, nếu phát hiện hư hại hoặc những dấu hiệu bất thường, bạn cần phải ngưng máy ngay và tiến hành sửa chữa, khắc phục
  • Nếu phát hiện tình trạng bị phá hủy ở truc ổ đĩa, bạn cần phải tiến hành khắc phục ngay
  • Kiểm tra những vành đại của động cơ xe nâng, đồng thời, kiểm tra những vết trầy và vết nứt ở trên vành đai
  • Kiểm tra phần trực quan hệ thống ống xả xe nâng, kiểm tra xem có bất kỳ vết nứt hay lỗ hổng nào ở trong hệ thống ống xả hay không
  • Kiểm tra xem có bất cứ vết nứt hay có dấu hiệu mài mòn nhiều, kiểm tra xem có chất lỏng khác biệt nào hay không
  • Kiểm tra xem có bất kỳ vết nứt hay mài mòn trên lốp xe hay không
  • Kiểm tra xem bàn đạp ly hợp xe nâng và xylanh xe nâng có bị rò rỉ hay bị uốn cong không
  • Phải thắt chặt những đường ống dẫn nhớt và đóng van lại nếu phát hiện bất kỳ sự rò rỉ nào trên hệ thống thủy lực xe nâng. Nếu không thể sửa chữa, cần phải tiến hành thay thế ngay
  • Nên châm thêm nhớt thủy lực nếu thiếu, và thay mới nhớt nếu nhớt không thể dùng được nữa
  • Kiểm tra kỹ các vòng bi bánh xe
  • Lắp ắc quy, cho xe nâng hoạt động ở trạng thái không tải và kiểm tra xem có âm thanh bất thường nào hay không
  • Lau chùi sạch sẽ các vết bấn, vết dơ bằng xăng, dầu hóa chất, ten rỉ sét,…
  • Kiểm tra và bảo dưỡng xe nâng định kỳ

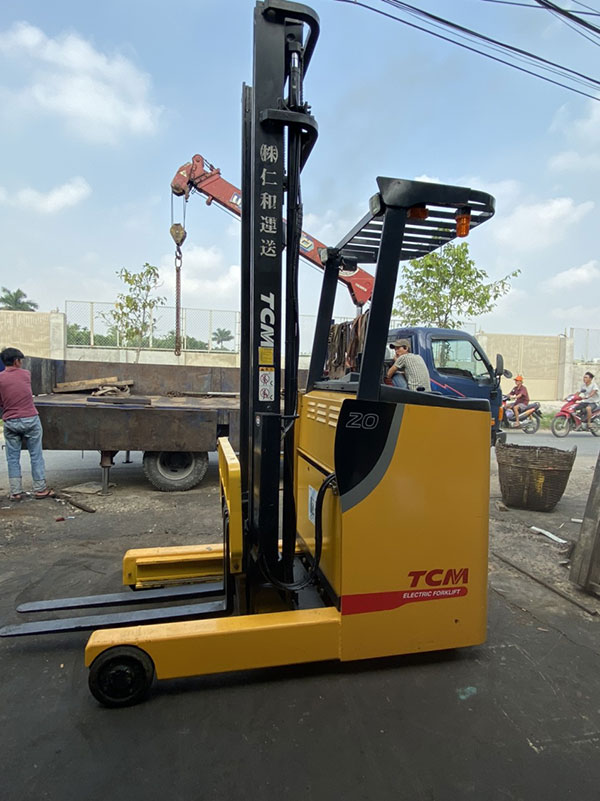

Tìm hiểu sơ đồ hệ thống điện xe nâng TCM giúp quá trình vận hành xe nâng ổn định và hiệu quả hơn
Tìm hiểu sơ đồ hệ thống điện xe nâng TCM giúp quá trình vận hành xe nâng ổn định và hiệu quả hơn

Trên đây là sơ đồ hệ thống điện xe nâng TCM, cũng như những phương pháp kiểm tra hệ thống điện xe nâng TCM. Hi vọng những thông tin trên đây sẽ giúp ích cho quý khách hàng trong quá trình sử dụng xe nâng hàng TCM nhé!
